Banco de pruebas de reductores y transmisiones
Simulación de inercia electromecánica de dinamómetro
Control dinámico preciso en tiempo real
-
Capacidad de potencia del motor de conducción
Hasta 400kw+ e incluso más potencia disponible
-
Precisión de control de par
El rango de precisión entre: +/-0.5% ~ +/-1%
-
máx. rpm
Hasta 23000 rpm e incluso mayor potencia disponible
-
Precisión del control de velocidad
Precisión de control: +/-0.01% FS
-
Precisión del sistema de control y operación
Sistema de control dinámico en tiempo real con alta precisión, software de operación fácil de usar
-
Industria de vehículos eléctricos (EV)
Conozca a la mayoría de las aplicaciones de prueba de dinamómetro, desde pruebas de EMC/EMI hasta pruebas de simulación de rendimiento, desde pruebas de sistemas completos hasta componentes del sistema de batería EV, sistema inversor/convertidor, sistema de motor de conducción, sistema de control EV, etc. De tipo fijo a tipo móvil en la configuración varía.
-
Aviación y aeroespacial
Ampliamente utilizado en la prueba del motor de arranque del motor de la aeronave, prueba de la caja de cambios de alta velocidad. Apto para diversos orígenes, solo el centro de investigación aeroespacial, el taller de mantenimiento de motores de aeronaves, etc.
-
Pruebas de investigación y desarrollo
Cumplir con todas las pruebas dinámicas precisas, cubiertas pero no limitadas a pruebas de potencia, pruebas de par, pruebas de inercia, pruebas EMC/EMI. Las soluciones fáciles de usar y de excelente rendimiento están ganando una buena reputación entre los clientes.
-
Industriales Automatizados
Ampliamente utilizado en varios robots, servomotores y muchas otras pruebas e investigaciones de productos relacionados automáticos. Flexible personalizado bajo pedido.
-
Marina y Puertos
Apto para escenarios de prueba de sistemas de conducción de embarcaciones/barcos y también para otras pruebas de equipos terrestres/en alta mar en diversos datos de rendimiento y certificación. Uso salvaje en constructores de barcos, fabricantes de sistemas de conducción y centros de pruebas de terceros relacionados.
-
01
Requisito del cliente (parámetros técnicos)
-
02
Propuesta de soluciones/productos: detalles de los parámetros técnicos, fuente de alimentación, tipo de refrigeración, base de instalación, etc.
-
03
Fabricante del sistema según acuerdo técnico final.
-
04
Construcción de cimientos para la instalación del banco de pruebas según el esquema de diseño.
-
05
Colocación de placas de acero para blindaje de piso de cámara anecoica.
-
06
Instalación de banco de pruebas.
-
07
Otras partes de la instalación de la cámara anecoica.
-
08
Instalación de eje de blindaje.
-
09
Puesta en marcha del sistema.
-
10
Certificación de medición de terceros.
-

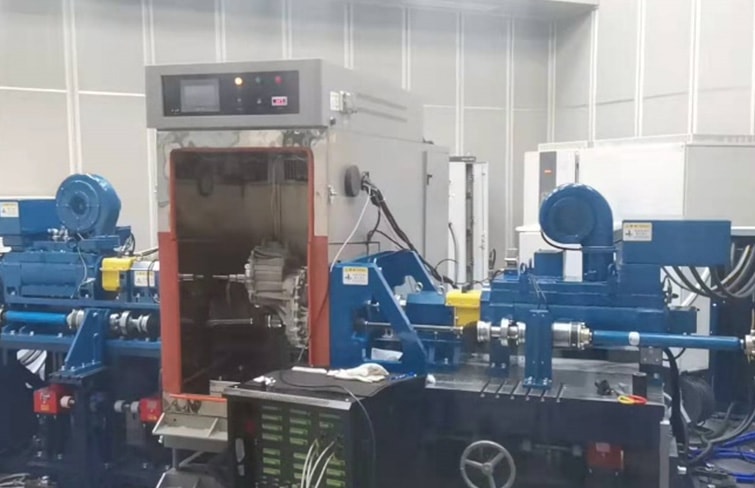

Banco de pruebas de caja de cambios de conducción de potencia híbrida DFMC
Motor impulsor 1 Motor impulsor 2 motor de carga Capacidad de potencia nominal 250kw 250kw 250kw Par nominal 500N.m 500N.m 3000N.m Velocidad máxima 16000rpm 8000rpm 3000rpm Altura del centro 132 mm 132 mm 132 mm Momento de inercia 0.07 kg.m2; 0.07 kg.m2 3.5 kg.m2 ATESTMAN coopera en esta demanda muy personalizada debido al acuerdo especial del centro de pruebas y al requisito de prueba especial. Es un proyecto difícil con diversas alternancias y cronograma del proyecto, ATESTMAN superó todos los desafíos y la entrega fue exitosa a tiempo y superó las expectativas del usuario.
Banco de pruebas EMC/EMI E-drive
-
Bifuncional
-
CISPR25 e ISO11452-2
-
EMN ultrabajo
-
Alta dinámica
Sistema de prueba de dinamómetro EMC bifuncional, para el conjunto E-drive de doble eje y el motor de alta velocidad.
EMI coincide completamente con el estándar CISPR25, EMS cumple completamente con el estándar ISO11452-2.
EMN ultra bajo, modularización, alta dinámica, personalizable.
Dinamómetro de chasis montado en cubo EMC/EMI para vehículos
-
Modularización
-
Distancia entre ejes ajustable
-
EMN ultrabajo
-
Alta dinámica
Ejes activos o de rodillos libres, para vehículos con tracción en dos ruedas, tracción en las cuatro ruedas o más ejes motrices.
Dinamómetro integrado en la plataforma giratoria o dinamómetro independiente instalado en la parte superior de la plataforma giratoria o debajo del piso elevado.
Adopta una tecnología de blindaje única, cumple completamente con los requisitos de clase 5 de CISPR25.
Banco de pruebas de motores de alta velocidad
-
Alta precisión
-
Baja vibración
-
Alta dinámica
-
Baja inercia
El banco de pruebas/dinamómetro de ultra alta velocidad para el motor de 165,000 rpm.
Alto control dinámico, el tiempo de respuesta dinámica sin carga del sistema dentro de 10 ms.
Adopta un dinamómetro eléctrico de alto rendimiento y rodamientos de precisión de alta velocidad para lograr el índice técnico de alta precisión, baja vibración, alta dinámica y baja inercia.
Banco de Pruebas de Reductores y Transmisiones
-
Aplicación multiestado
-
Simulación en vivo
-
Ampliable
-
Monitoreo en tiempo real
Aplicaciones de estado estacionario, transitorias y dinámicas, incluidos vehículos eléctricos y vehículos híbridos.
Simulación de carga y conducción de vehículos.
Función de simulación de batería ampliable.
Sistema de control y monitoreo en tiempo real de alta dinámica, tiempo de respuesta dinámica sin carga dentro de 10 ms.
Sistema de prueba de transmisión de alta velocidad personalizado para aviación
-
Desarrollo profesional
-
Alta calidad
-
Personalizable
-
Responsivo
Proporcionamos sistemas de prueba personalizados para sistemas de transmisión de alta velocidad de aviación, como sistemas de prueba de generadores de alta velocidad, sistemas de prueba de cajas de cambios de alta velocidad, etc.
Simulación de carga y conducción de vehículos.
Atestman es bien conocida y está especializada en la realización rápida y sin complicaciones de los requisitos y deseos especiales de los clientes.
Conéctese con el experto adecuado ahora.
Atestman ofrece soluciones en todo el desarrollo, entrega y suministro de su proyecto a nivel mundial,
por lo que necesitamos su ayuda para conectarlo con los expertos adecuados en el lugar correcto.
